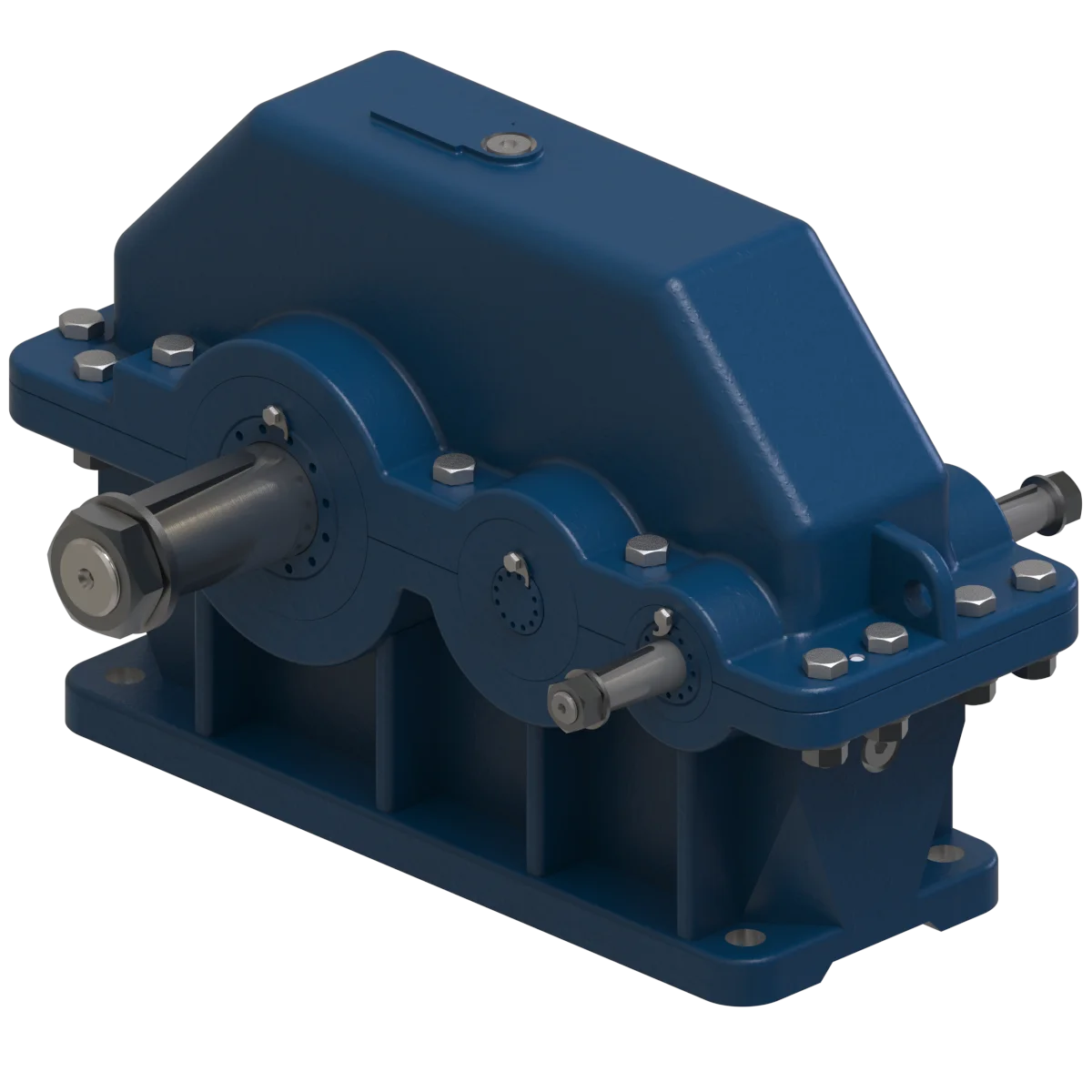

Редуктор 1Ц2У-200
Похожие товары
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ
Назначение:
Двухступенчатый цилиндрический горизонтальный редуктор 1Ц2У-200 (Ц2У-200), разработанный во второй половине 20-го века, является важным элементом для различных промышленных применений, включая конвейерные линии, дробилки, смесители, тяговые механизмы и другие устройства.
Редуктор Ц2У-200 имеет массу 270 кг и межосевое расстояние между первой и второй ступенью 200 мм, что обеспечивает оптимальные параметры для использования в среднеразмерном оборудовании. Устройство выполнено с горизонтальной ориентацией и двухступенчатой конструкцией с цилиндрическими шестернями. Это позволяет получать передаточные числа от 8 до 40, что делает редуктор универсальным для различных приложений.
Одним из главных преимуществ этого редуктора является его высокий коэффициент полезного действия (КПД) — 97%. Это делает его высокоэффективным решением для повышения крутящего момента путем изменения скорости вращения вала. Кроме того, прочный чугунный литой корпус и качественные подшипники редуктора способны выдерживать большие вибрационные нагрузки, что важно для эксплуатации в непрерывном режиме работы.
Условия применения:
- Нагрузка постоянная и переменная одного направления и реверсивная;
- Работа длительная или с периодическими остановками;
- Вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1800 об/мин.;
- Атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/куб.м.;
- Климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150.
Пример обозначения редуктора при заказе:
Ц2У – 100– 20 – 12 КК У1
Ц2У – тип редуктора
100 – межосевое расстояние
20 – номинальное передаточное число
12 – вариант сборки
КК – вариант исполнения с коническим концом входного и выходного вала соответственно
У1 – климатическое исполнение и категория размещения
То же с цилиндрическим концом выходного вала и вариантом сборки 12:
Ц2У-100–20–12 КЦ У1
Двухступенчатый с параллельным расположением валов редуктор 1Ц2У-200 (Ц2У-200). Межосевое расстояние 200 мм, номинальный крутящий момент 2500 Н·м на тихоходном валу. Входит в серию Ц2У.
Технические характеристики 1Ц2У-200
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический двухступенчатый |
| Межосевое расстояние | 200 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 25; 31.5; 40 |
| Крутящий момент (тихоходный вал) | 2500 Н·м |
| Варианты сборки | 11, 12, 13, 16, 21, 22, 23, 26, 31, 32, 33, 36 (12 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Конический, Цилиндрический |
| Исполнения выходного вала | Конический, Цилиндрический, Полый Шпоночный, Зубчатая муфта |
| Масса | 170 кг |
Варианты сборки 1Ц2У-200
Редуктор 1Ц2У-200 выпускается в 12 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 16, 21, 22, 23, 26, 31, 32, 33, 36.
Исполнения валов
Входные валы: Конический, Цилиндрический. Выходные валы: Конический, Цилиндрический, Полый Шпоночный, Зубчатая муфта.
Условное обозначение при заказе
Пример: Ц2У-200-20-11 КК У1
- Ц2У — тип редуктора
- 200 — межосевое расстояние, мм
- 20 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | 1Ц2У-200 | |||
| Передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | |||
| Номинальный крутящий момент на выходном валу, Нхм, при непрерывном(Н) режиме работы (ПВ=100%) | 2500 | |||
| Номинальный крутящий момент на выходном валу, Нхм, при работе в повторно- кратковременных режимах | 5000 | |||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н | входного вала | 3150 | ||
| выходного вала | 18000 | |||
| Масса кг. не более | В чугунном корпусе | 170 | ||
| В алюминиевом корпусе | ||||
Габаритные размеры редуктора
Присоединительные размеры входных и выходных валов:
-
Вх. Конический вал
-
Вых. Цилиндрический вал
